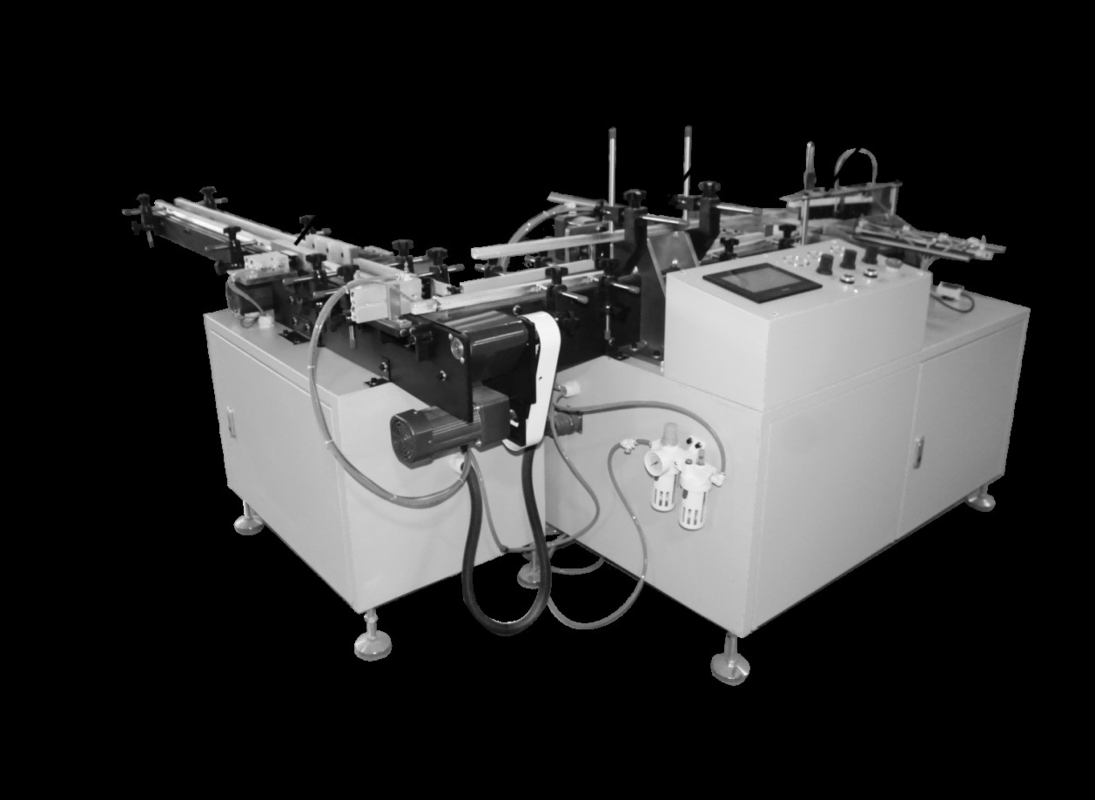

स्वचालित गर्मी सिकुड़ने योग्य है पैकेजिंग मशीन

3.1। मुख्य तकनीकी पैरामीटर

पेपर रोल व्यास 30-90 मिमी

पेपर रोल लंबाई 35-90 मिमी

ट्रांसमिशन बेल्ट लंबाई 125 मिमी

125 बार/मिनट (अधिकतम) की गति को तोड़ना

फ्लैट पंचिंग गति 125 बार/मिनट (अधिकतम)

ट्रांसमिशन बेल्ट गति 40-500 मिमी/एस

प्लास्टिक पैकेज प्रोपेलिंग स्पीड 22 बार/मिनट (अधिकतम)

प्लास्टिक पैकेज प्रोपेलिंग लंबाई 30-400 मिमी

वोल्टेज 220V/50 हर्ट्ज

मशीन वजन 380 किग्रा

ब्रेकिंग पार्ट

सिलेंडर ऑपरेशन के दौरान, धीरे से इसे पेपर रोल पर दबाएं, और पेपर रोल के आकार को समायोजित किया जा सकता है,

रोल पुशिंग सेक्शन

पैट फ्लैट के लिए पेपर रोल तैयार करने के लिए फ्लैट सीट पर टर्न रोल में सिलेंडर पुशरोल सिलेंडर पुश रोल के आगमन के बाद स्पष्ट के घटक भाग को तोड़कर रोल करें।

देहातtting pकला

रोल पैटिंग सिलेंडर रोलिंग प्लेट को पारस्परिक गति बनाने के लिए ड्राइव करता है, और रोलिंग सिलेंडर द्वारा धकेल दिए गए पेपरोल को मोटाई के अनुसार समतल कर दिया जाएगा, इसलिए अगले पुश के लिए टॉपरेपियर के रूप में।

धकेलनाइंगभाग

• पुश और रोल सिलेंडर

पुशर पावर के दोनों किनारों पर रैखिक गाइड रेल को पुशर पावर सोर के रूप में पुशर स्थिरता में सुधार करने के लिए समर्थन के रूप में उपयोग किया जाता है।

• पता लगाने की पूर्व संध्या

डिटेक्शन आई का पता चलता है कि पेपर रोल पुश प्लेट तक पहुंचता है और सिलेंडरपश पेपर रोल से बाहर हो जाता है।

• कागज

रोल प्लेट पर कई बढ़ते छेद हैं और रोल बाफ़ल को वामपंथी को समायोजित किया जा सकता है ताकि परिवर्तित रोल की संख्या को बदलने के लिए बढ़ते छेद की स्थिति का चयन किया जा सके।

• हेयर ब्रश

बस पेपर रोल के खिलाफ ब्रश को थोड़ा दबाएं।

प्रचालन विनिर्देश

पैरामीटर सेटिंग निर्देश

1। चपटा गति: चपटा सिलेंडर के प्रत्येक शॉट के लिए समय, बड़ा मान, एक्शन फ़्रीक्वेंसी जितनी छोटा होगा, और इसके विपरीत, आवृत्ति जितनी अधिक होगी, अनुशंसित मान 30 पर सेट है;

2। पेपर पुशिंग स्पीड: पेपर को तोड़ने के बाद उत्पाद को कोने से कन्वेयर बेल्ट के दूसरे हिस्से में धकेलने में समय लगता है। मूल्य जितना बड़ा होगा, एक्शन फ्रीक्वेंसी उतनी ही छोटी होगी। अन्यथा, आवृत्ति जितनी अधिक होगी, अनुशंसित मूल्य 25 पर सेट है;

3। पेपर ब्रेकिंग स्पीड: पेपर ब्रेकिंग सिलेंडर के प्रत्येक ब्रेकिंग के लिए समय, बड़ा मान, उतना ही छोटा एक्शन फ्रीक्वेंसी, अन्यथा उच्च आवृत्ति, अनुशंसित मान 30 पर सेट होता है;

मुख्य संचालन निर्देश

1। पैकेज सिंगल रो: पैकेज सिंगल रो/डबल रो स्विच;

2। फ्लैट ओपन: स्विच शुरू करने के लिए सिलेंडर को समतल करें;

3। स्विच को समतल करें: स्विच को बंद करने के लिए सिलेंडर को स्तर करें;

4। पेपर ओपन को तोड़ें: स्विच शुरू करने के लिए पेपर सिलेंडर को तोड़ें;

5. पेपर ऑफ करना: स्विच को बंद करने के लिए पेपर सिलेंडर को तोड़ना;

पीएलसी इनपुट/आउटपुट बिंदु पहचान आरेख

XO: पेपर पुशिंग फाइबर X1: पेपर पुशिंग सिलेंडर की उत्पत्ति

X2: सिंगल रो पुशिंग सेंसरX3:डीउबलपंक्ति धक्कासेंसर

X4: पेपर जामिंग फाइबर X6: आपातकालीन रोक

Y0: रोल पुशिंग सिलेंडर Y1: पेपर जामिंग सिलेंडर

Y3: पेपर ब्रेकिंग सिलेंडर Y4: पेपर पैटिंग सिलेंडर

3।4। कटिंग मशीन के तकनीकी पैरामीटर

3.5 प्रत्येक घटक का नाम

(1) ऑपरेशन पैनल

(२) ऊंचाई समायोजन हैंडव्हील

(३) फिल्मों को सिकोड़ें

(४) सिकुड़न फिल्म डिवाइसव की स्थापना

(५) वापस लेने योग्य फिल्म फिक्सिंग रॉड

(६) पुल फिल्म क्लच हैंडल

(() परिपत्र शाफ्ट

(8) सिस्टोलिक झिल्ली उद्घाटन त्रिभुज (ऊपरी)

(९) बेल्ट को व्यक्त करना

(१०) आपातकालीन स्टॉप स्विच

(11) सिस्टोलिक झिल्ली उद्घाटन त्रिभुज प्लेट (कम)

(१२) फोटोइलेक्ट्रिक आई

(१३) फुट कप

(१४) सीलिंग चाकू (ऊपरी)

(१५) मोटर खींचना

(१६) अपशिष्ट संग्रह

(१ () ऊपरी सील कटर धारक आवास

(१ () फिल्म फीडिंग बैलेंस रॉड (एडजस्टेबल ऊपर और नीचे

प्रचालन पैनल

• वैकल्पिक स्विच: फिल्म बदलते समय मैनुअल पर स्विच करें या समायोजन करें, पैकेज चलाने पर स्वचालित पर स्विच करें।
• अनुदैर्ध्य सील तापमान: अनुदैर्ध्य सील कटर का तापमान निर्धारित करें।
• अनुप्रस्थ सील तापमान: अनुप्रस्थ सील कटर तापमान सेट करें।
• सीलिंग टाइम: टाइमर सेटिंग सीलिंग टाइम।
• लंबाई सेटिंग: P उत्पाद इलेक्ट्रिक आई स्विच से गुजरता है, जो समय सेट होने तक सिग्नल लाइट को सील कटर ड्रॉप, सिग्नल लाइट से गुजरता है।
• टैली रजिस्टर: उत्पाद मात्रा का प्रदर्शन।

उपयोग के लिए मुख्य स्विच निर्देश

• यात्रा कार्यक्रम

जितना लंबा समय होगा, सिकुड़ने वाली फिल्म का अतिरिक्त हिस्सा उतना ही लंबा होगा, और सिकुड़ने के बाद यह अच्छा नहीं लगेगा। (पैकेज की पोस्ट-सिकुड़ने वाली फिल्म विश्राम का कारण बनेगी)

नोट: जब समय बहुत कम होता है, तो सीलिंग और कटिंग चाकू उत्पाद पर कटौती करना आसान होता है, आमतौर पर 0.1-0.5 सेकंड (लेकिन पैकेजिंग की मोटाई के कारण समय अलग होता है)

• विरोध करना

पैकेज फोटोइलेक्ट्रिक आई स्विच से होकर गुजरता है, और जब सीलिंग और कटिंग चाकू उतरता है और फिर से उठता है, तो काउंटर पर नंबर प्रदर्शित किया जाएगा।

*(काउंटर पर नंबर शून्य पर रीसेट है, बस ऊपरी दाएं कोने पर "रीसेट" बटन दबाएं)।

(3) विपरीत फोटोइलेक्ट्रिक आई स्विच (कन्वेयर बेल्ट के दोनों किनारों पर स्थापित)

जब पैकेज इलेक्ट्रिक आई से होकर गुजरता है, तो स्ट्रोक सेटर काम करता है, और सीलिंग और कटिंग चाकू सील और काटने के लिए उतरता है।

 अनुक्रम चलाएं

• पावर स्विच पर ट्यूरिंग के बाद, तापमान को उचित तापमान पर समायोजित करें; हालांकि, कमरे के तापमान और कच्चे माल की मोटाई के कारण कुछ अंतर हो सकते हैं, जो लंबे चाकू 175 डिग्री सेल्सियस, लघु चाकू 175 डिग्री सेल्सियस, सीलिंग समय 0.8 ~ 1.2 सेकंड का उपयोग करते हैं।
• फ़ीड बेल्ट की चौड़ाई को पैक किए गए ऑब्जेक्ट की चौड़ाई के अनुसार समायोजित करें, हैंडव्हील को समायोजित करने के लिए ऊपरी त्रिकोण प्लेट की ऊंचाई को समायोजित करें, और ऑब्जेक्ट से एक सेंटीमीटर की दूरी बनाए रखें।
• चौड़ाई आरक्षण पैकेज की स्टॉप स्थिति और अनुप्रस्थ सीलिंग चाकू की केंद्र रेखा के बीच की दूरी है। कृपया इसे WIP की ऊंचाई के 1/2 से ऊपर सेट करें।
• पैकेजिंग स्टॉप टाइम कंट्रोलर "बेल्ट डिलीवरी स्टॉप टाइम", अर्थात्, अनुदैर्ध्य सीलिंग कटर सेंटर लाइन, और पैकेजिंग स्टॉप डिस्टेंस सेट 1/2 की ऊंचाई पर सेट।
• 6 सेमी ऊंचाई पर पैकेजिंग उत्पादों के लिए, कृपया कच्चे माल की आरक्षित लंबाई निर्धारित करें
• पैकेज की चौड़ाई सेट होने के बाद, कृपया श्रिंक फिल्म डिवाइस विधि के अनुसार श्रिंक फिल्म स्थापित करें।
• जब सीलिंग चाकू सेटिंग तक पहुंचता है, तो कच्चे माल को क्लैम्पिंग सिंक्रोनस बेल्ट में उद्घाटन को समाप्त करने के लिए बाहर निकालें, मैनुअल कंट्रोल स्विच को सील पर दबाएं।
• वर्क स्विच चालू करें और कन्वेयर बेल्ट शुरू करें। कन्वेयर बेल्ट पर रखे गए उत्पादों को स्वचालित रूप से पैकगिन सील किया जा सकता है।
