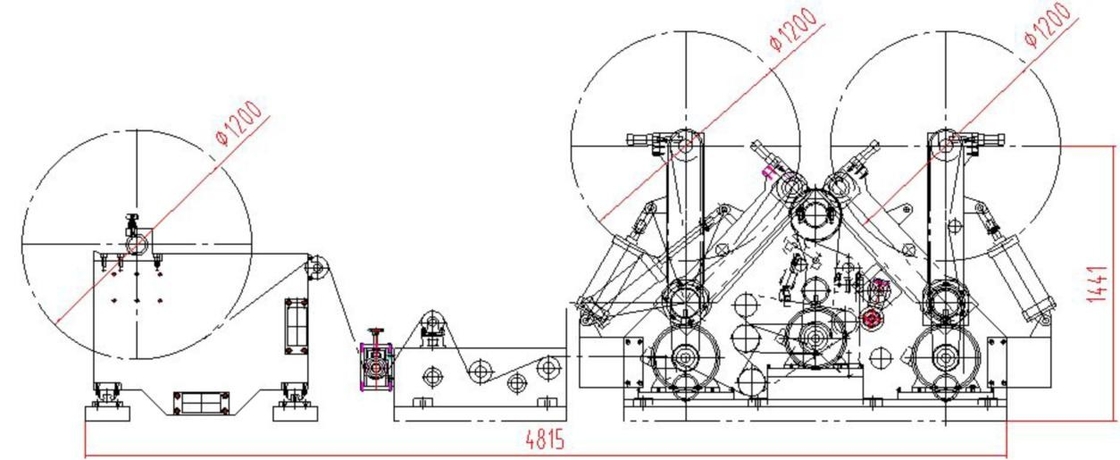

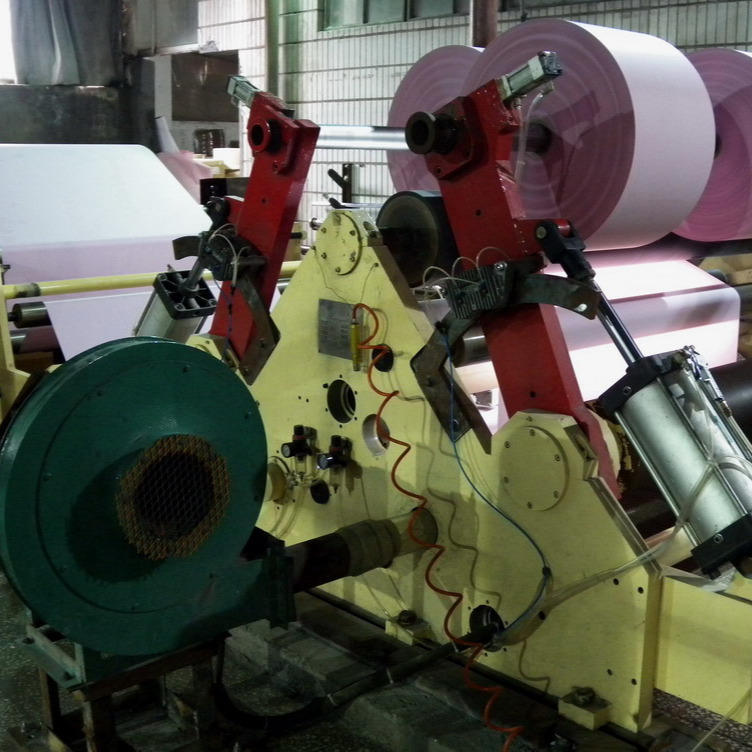

1200 मिमी एनसीआर पेपर रोल स्लिटर रिवाइंडर कार्बनलेस पेपर स्लीटिंग रिवाइंडिंग मशीन

FOCUS FM1850 हाई स्पीड 1200mm मैक्स NCR स्लिटर रिवाइंडर कार्बनलेस पेपर स्लिटर रिवाइंडर

मुख्य मशीन भागों का विवरण

1. भागों को खोलना
1) खोलना प्रकार
स्वचालित वेब गाइड के साथ एकल स्थिति;खोलना शाफ्ट: 3 ”आयातित वायु शाफ्ट, मात्रा: 2 पीसी;Ningbo चीन में बने एल्यूमिनियम वेब गाइड रोल;फोटो इलेक्ट्रिक सेंसर के साथ आयातित वेब गाइड, बेहतर जंबो रोल सेंटरिंग के लिए स्थानीय नियंत्रण बॉक्स；

2) तनाव नियंत्रण खोलना
इतालवी आरई से वायवीय ब्रेक, जापान से एसएमसी ई / ए कनवर्टर, मित्सुबिशी जापान से तनाव सेंसर और तनाव नियंत्रक का उपयोग करें, ये एक साथ बंद लूप तनाव नियंत्रण बनाता है；
ब्रेक का आकार: 1520 एनएम, मात्रा: 1 सेट।

2. मुख्य मशीन भागों
1) इन घटकों में बॉटम प्लेट, साइड वॉल, बैकिंग रोल, मेन लीड रोल/राइडर रोल मैकेनिज्म और ड्राइव पार्ट्स शामिल हैं।

2) वेब रोल, स्प्रेडर रोल, और गाइड रोल, Ningbo चीन dia.120mm से एल्यूमीनियम मिश्र धातु से बने होते हैं, जहां बड़े रैप कोण की आवश्यकता होती है, रोल व्यास 150 मिमी है

3) "एस" लीड रोल मुख्य मोटर से टाइमिंग बेल्ट के माध्यम से घुमावदार और संचालित होता है, जहां बैकिंग रोल संचालित नहीं होता है।

"S" लीड रोल और बैकिंग रोल दोनों ही PU कवर्ड हैं।पीयू कवर की सही कठोरता को चुनकर इस मशीन पर बिना किसी रंग/इमेजिंग के सीएफबी पेपर को काटना संभव है।

बैकिंग रोल का व्यास 270mm है।

बैकिंग रोल रबर से ढके राइडर रोल से लैस है।राइडर रोल का कार्य मशीन स्टॉप या थ्रेडिंग के दौरान पेपर लीड को जगह पर रखना और बेहतर थ्रेडिंग की सुविधा प्रदान करना है।रोल को वायवीय सिलेंडरों द्वारा लोड किया जाता है।

4) काटने वाला चाकू
इन घटकों में ऊपर और नीचे चाकू शाफ्ट, ड्राइव गियरिंग, मैनुअल चाकू सेटिंग डिवाइस, ऊपर और नीचे चाकू शामिल हैं।

ऊपर और नीचे के चाकू को जोड़ने के लिए मैनुअल चाकू सेटिंग डिवाइस द्वारा शीर्ष चाकू शाफ्ट को अक्षीय रूप से सूक्ष्म रूप से समायोजित किया जा सकता है।शीर्ष चाकू के लिए सामग्री उच्च गति स्टील है और नीचे चाकू के लिए उपकरण स्टील है।5 पीसी प्रत्येक ऊपर और नीचे चाकू शामिल हैं।

5) मुख्य मोटर इन्वर्टर नियंत्रित तीन-चरण एसी मोटर (11kW-6P) है जिस पर कोयो एन्कोडर स्थापित है, और इन्वर्टर YASKAWA जापान से है।मुख्य मोटर टाइमिंग बेल्ट के माध्यम से मुख्य लीड रोल को चलाती है।

6) सभी रोल (चालित या गैर-चालित रोल, या रबर से ढके रोल) का गतिशील संतुलन परीक्षण किया गया है।

7) सक्शन ब्लोअर, ब्लोअर मोटर द्वारा ट्रिम रिमूवल: 3 KW

3. रिवाइंड पार्ट्स
1) रिवाइंडिंग:
वाइंडिंग के संदर्भ में, रिवाइंड शाफ्ट संचालित होने पर वाइंडिंग को "सेंटर रिवाइंडिंग" कहा जाता है।यह "सतह घुमावदार" है यदि पुन: घाव पेपर रोल मशीन रोलर के संपर्क में है और घर्षण बल के माध्यम से घुमावदार प्राप्त किया जाता है।

प्रस्तावित "सेंटर सरफेस स्लीटर रिवाइंडर" पर "सेंटर रिवाइंडिंग" और "सेंटर सरफेस रिवाइंडिंग" दोनों तकनीकों को लागू करना संभव है।

2) रिवाइंड शाफ्ट: 3 ”आयातित वायु शाफ्ट, 2 पीसी, प्रति एयरशाफ्ट अधिकतम भार 1500 किग्रा है।

3) रिवाइंड मोटर्स (18.5KW-6P): कोयो एनकोडर, YASKAWA इन्वर्टर के साथ 2 इन्वर्टर नियंत्रित तीन-चरण एसी मोटर्स, प्रत्येक रिवाइंड शाफ्ट टाइमिंग बेल्ट से अपनी मोटर द्वारा संचालित होता है।

मशीन रोलर और रिवाउंड पेपर रोल के बीच संपर्क दबाव को पी/ई आनुपातिक वाल्व के माध्यम से नियंत्रित किया जाता है।घुमावदार तनाव टेपर-नियंत्रित है, और इसके अतिरिक्त संपर्क दबाव आनुपातिक रूप से नियंत्रित होता है और रिवाउंड पेपर रोल व्यास के बावजूद निरंतर बनाए रखा जा सकता है।

4) लंबाई गिनती
जब रिवाइंड लंबाई निर्धारित मूल्य के करीब हो रही है, तो मशीन धीमी हो जाएगी और निर्धारित लंबाई पर स्वचालित रूप से बंद हो जाएगी।रील व्यास की गणना और स्क्रीन पर प्रदर्शित की जाती है।

5) छपाई की आवश्यकता को पूरा करने के लिए अलग-अलग पेपर ग्रेड के लिए अलग-अलग टेपर फैक्टर।

6) रिवाइंड रोल को स्थिर करने के लिए रिवाइंड शाफ्ट स्थिरीकरण ब्रेक।

7) ग्राहक द्वारा आपूर्ति की जाने वाली ओवरहेड क्रेन द्वारा रिवाइंड पेपर रोल को रिवाइंडिंग स्टेशनों से उतार दिया जाता है।

तकनीकी डेटा
